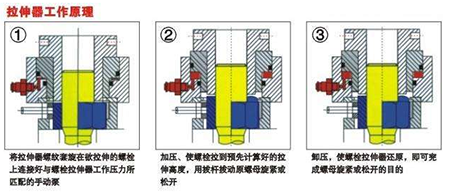

液壓螺栓拉伸器一般由液壓泵、高壓軟管、壓力表和拉伸體組成。其中液壓泵為動力源，壓力表反映泵的輸出壓力，高壓軟管聯接液壓泵和拉伸體。拉伸體是實現螺栓拉伸的執行元件。主要由活塞缸、活塞、支承橋和拉伸螺母組成。結構如下圖所示。工作時，動力源輸出的高壓油經高壓軟管輸送至活塞缸3，在壓力作用下活塞缸中的活塞上移，帶動拉伸螺母向上移動。拉伸螺母與工作螺栓螺紋聯接，從而拉長工作螺栓，使螺栓伸長達到所要求的變形量，變形控制在彈性變形范圍之內，然后進行預緊或拆卸作業，最后通過液力或者機械回位的方式使工作螺栓回復原來的形狀，完成作業。
